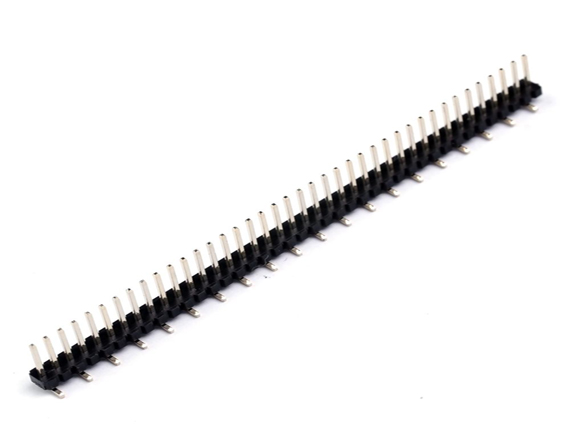

型    號：1.27 單排 錯位立貼

種    類：排針/排母

工作頻率：低頻

應用范圍：PCB

接口類型：DIN(大/中/小)

產品形狀：條形

產品針長：可定制

制作工藝：冷壓

加工定制：是

產品材質：黃銅/磷青銅

產品特性：耐高溫/阻火/阻燃

排針簡介：

排針,連接器的一種，英文名稱：Pin Header。

這種連接器廣泛應用于電子、電器、儀表中的PCB電路板中，其作用是在電路內被阻斷處或孤立不通的電路之間，起到橋梁的功能，擔負起電流或信號傳輸的任務。通常與排母配套使用，構成板對板連接；或與電子線束端子配套使用，構成板對線連接；亦可獨立用于板與板連接。

排針有萬用連接器的美名。一般與其配對使用的有排母，線端等連接器。而隨著排針連接器市場的競爭，現在有部分廠家從電鍍（仿金）及材質（青包鋼，合金等）上入手降低成本，但同樣也降低了產品的使用特性及壽命。

排針分類：

由于不同產品所需要的規格并不相同，因此排針也有多種型號規格，按電子行業的排針連接器標準分類：

根據間距大致可分為2.54mm，2.00mm，1.27mm，1.00mm，0.8mm五類根據排數有單排針，雙排針，三排針等；根據封裝用法則有貼片SMT（臥貼/立貼），插件DIP（直插/彎插）等；按照安裝方式劃分：180°用S表示、90°用W表示，SMT用T表示。

排數：單排、雙排、三排、四排，最多為四排。

針數：02to80

針腳：直腳、彎腳、SMT；針的大小。

尺寸：外形尺寸長度、寬度、厚度，排距。

間距：有0.8，1.0，1.27，2.0，2.54間距。

材質：指接觸件材質及表面處理，絕緣體材質。

包裝：泡殼裝、卷袋、散裝。

插針材料：黃銅或磷青銅；絕緣體材料：塑膠UL94V-0。

表面處理：鍍金0.8u，鍍錫、鍍鎳。

參數特點：單排和雙排，直針和彎針，針腳間距為2.54mm和3.96mm，多種針腳長度。

加工工藝：排針加工工藝過程主要為,先按要求用黃銅(或磷青銅)加工好插針，并按要求先鍍鎳再鍍金，再使用模具加工好絕緣體部份，最后在專用設備上按尺寸要求將插針鑲到絕緣體上。

排針應用：

1.數據處理 2.計算機 3.程序控制設備 4.電子測量設備 5.自動控制 6.自動化 7.通訊

矩形插針截面為0.8×1.6mm，負載電流7.5A。插孔至少有兩個獨立彈片，四個接觸點，插孔結構可防誤插。254/I系列方形插針截面為0.64×0.64mm。以上兩種插針采用鈍邊角設計，可應用于高頻技術領域。針孔接觸部分鍍金，抗腐蝕、低接觸電阻和高可靠性。
